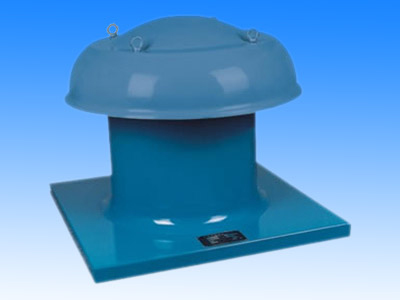

JZWT型玻璃钢屋顶轴流风机

(一)风机型号、性能和结构
     1.本型风机有No.3、4、5、6、7、8、9、10、11、2、12。5、14、16、18、20、24、28、32共17种机号。每种机号又分为防爆(BJZWT)和非防爆(JZWT)二种。防爆系列风机采用防爆电动机。传动型式刻分为A式(电动机直流)、C式(皮带传动)和齿轮箱传动。
     2.每种机号又分为单向排风和可逆式(排风和进风)二种。需要可逆式风机的须在订货时注明,可逆式风机的风量、风压、效率约下降10%-15%。
     3.风机由叶轮、风筒、风帽、活叶风门、电动机、传动组、防鸟网、安全网等组成;
     (1)叶轮采用高强度玻璃钢叶片,具有优良的气动性能和防腐蚀性能。
     (2)风筒采用玻璃钢材料制成,具有优良的气动性能和防腐蚀性能。
     (3)蘑菇形风帽可以防雨雪。
     (4)活页风门为重力式,能自动开启,风机停止运转时风门关闭,以减少冬季室内热量的散失。
     (5)电动机。
     (6)传动组。
     (7)防鸟网为金属网,以防鸟类飞入损伤风机。
     (8)安全网。
     (9)电机出线引到机壳外地安全开关上,便于用户接线。
     4.本型风机运用时工作介质温度≤50℃。当介质温度为25℃时,相对湿度不超过95%,介质的含尘量(含固体杂质)应不超过100毫克/立方米,如风机运行条件超过上述规定,需在订货时提出,作特殊设计。
     5.本厂提供的风机性能,均为标准状况(温度为20℃),相对湿度50%,大气压力101325Pa(760毫米贡柱),气体比重1.2公斤/立方米下的空气性能。如在非标准状况下工作时,其性能则要通过相应的公司换算。
     6.对No.12.5以上的风机,需减压起动。



机号

叶轮直径

mm

主轴转速

r/min

叶片安装角度

流量
(m3/h)

全压

pa

风机效率 配用电机
型号

装机容量

kw

转速

r/min

3 300 2800 15-25 2100-3000 90(9.2)-114(11.6) 82 YSF-6312 2800 0.18
300 1400 15-25 1050-1500 35(3.6)-42(4.3) 83 YSF-5614 1400 0.09
4 400 2800 15-25 5200-7400 164(16.7)-207(21.1) 83 YSF-8012 2800 0.75
400 1400 15-25 2600-3700 60(6.1)-78(8.0) 85 YSF-6314 1400 0.12
5 500 1400 15-25 5400-7400 78(8.0)-96(9.8) 85 YSF-7124 1400 0.37
500 910 15-25 3700-5100 46(4.7)-60(6.1) 84 YSF-7116 910 0.18
6 600 1400 15-25 8100-12800 88(9.0)-119(12.1) 84 YSF-8024 1390 0.75
600 910 15-25 5600-8800 48(4.9)-65(6.6) 85 YSF-7126 910 0.25
7 700 1400 15-25 13300-18500 121(12.3)-152(15.5) 84

YT90L-4

1400 1.5
700 910 15-25 9100-12000 57(5.8)-64(6.5) 85 YSF-8036 910 0.55
8 800 1400 15-25 19000-27000 161(16.4)-202(20.6) 84 YT100L-4 1430 3
800 910 15-25 12500-17000 66(6.7)-81(8.3) 85 YT90S-6 910 0.75
800 720 15-25 9700-13500 48(4.9)-60(6.1) 85 Y801-4 1.90 0.55
9 900 960 15-25 19000-28000 94(9.6)-118(12.0) 85 Y100L-6 940 1.5
720 720 15-25 14200-20200 52(6.3)-66(6.7) 86 Y802-4 1390 0.75
10 1000 960 15-25 28000-37000 120(12.3)-146(14.9) 85 YT132S-6 960 3
1000 720 15-25 21000-27800 74(7.6)-85(8.7) 85 Y901-4 1400 1.5
11.2 1122 960 15-25 38000-46000 148(15.1)-169(17.2) 85 YT132M1-6 960 4
1122 710 15-25 28500-34500 48(8.6)-95(9.7) 85 Y132S-8 710 2.2
12.5 1250 960 15-25 48000-54000 173(17.7)-188(19.2) 85 YT132M2-6 960 5.5
1250 710 15-25 36000-41000 98(10.0)-106(10.8) 86 Y132M-8 710 3
14 1400 960 20-25 63000-68000 207(21.1)-218(22.2) 84 Y160L-6 970 11
1400 720 15-25 44000-51000 112(11.4)-123(12.6) 85 YT160M1-8 720 4
1400 480 15-25 29300-34000 58(5.9)-64(6.5) 85 Y90L-6 910 1.1
16 1600 720 15-25 62000-90000 139(14.1)-177(18.1) 84 YT160M2-8 720 5.5
1600 480 15-25 41250-60000 62(6.3)-79(8.1) 85 Y112M-6 940 2.2
