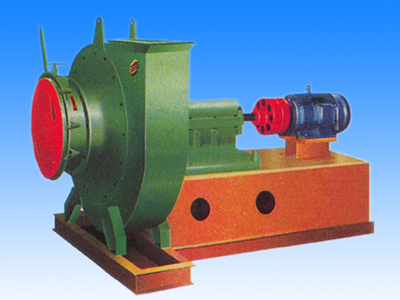

YX9-35锅炉引风机

用 途:是为适应1t、2 t、4t/h锅炉配套而研制的。
  型 式:本风机制成单吸入,机号有№4.5C、 6.3C 、8C、D三种,配1t 、2t、 4t 锅炉。可制成“逆”“顺”两种型式,出风口位置以机壳的出风口角度表示,“逆”“顺”均可制成0°、90°、180°三种角度。
  结 构:风机主要由机壳、叶轮、进风口、前盖板、传动组(其中№6.3C以下有支架,以上有调节门)等组成。
  1、引风机叶轮有16片前向弯曲叶片,叶轮系用16Mn 组成,叶轮成型后经动平衡校正,因此,进转平稳可靠,有较高的强度和耐磨性,使用寿命长。
  2、引风机采用普通钢板焊接而成的蜗形整体作为机壳。
  3、进风口制成收敛式流体形整体结构,与前盖板组螺栓固定在机壳入口侧板上。
  4、调节门用普通钢板制成,叶片为花辨形的调节门,是用来调节风机风量大小的装置,调节范围由90°(全闭)到0°(全开)。
  5、№6.3C引风机支架由型钢焊接而成。
  6、传动组由主轴、轴承箱等组成,主轴由优质钢制成,№6.3C以上轴承(采用风叶次冷却,№6.3C以上轴承箱体内装胃紫铜冷却管,冷却润滑油用水量一般按0.5~1m3/h 考虑,轴承箱上装有温度计和油位指示器,油量按油标志而定。
