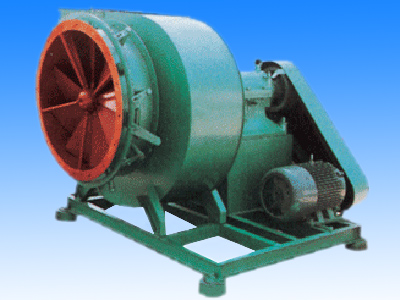

GY4-73锅炉通、引风机



 G4-73与Y4-73型锅炉通、引风机适用于火力发电厂中2~670T/h蒸气锅炉的通、引风机系统。在无其它特殊要求时,G4-73亦可用于矿井通风及一般通风。
  通风机输送的介质为空气,最高温度不得超过80℃;引风机输送的介质为烟气,温度不得超过250℃。通风机与引风机制成单吸入、各有№8~28共12个机号。

  在引风机前,必须加装除尘装置,以尽可能减少进入风机中烟气的含尘量。根据一般电厂使用怪不情况,除尘效率不得低于85%。风机传动方式为D式,均采用弹性联轴器传动。

  风机主要由叶轮、机壳、进风口、调节门及传动部分组成。

  叶轮:由12片后倾机翼斜切的叶片焊接于弧锥形的前盘与平板形的后盘中间。同一号的通、引风机叶轮结构相同。

  机壳:机壳是用普通钢板焊接而成的蜗形体。单吸入风机的机壳作成三种不同形式:№8~12机壳作成整体结构,不能拆开。№14~16机壳作成两开式。№18~28机壳作成三开式。对引风机、蜗形板作了适当加厚以防磨。

  进风口:收敛、流线型的进风口制成整体结构,用螺栓固定在风机入口侧。

  调节门:用以调节风机流量的装置,轴向装在进风口前面。调节范围由0°(全开)到90°(全闭)。
